Essai à la plaque ou chargement statique à la plaque

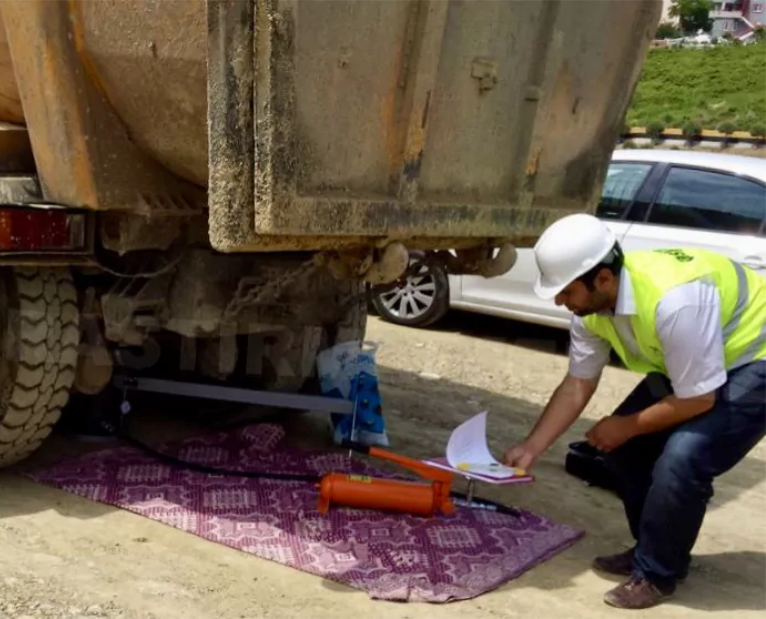

L'essai à la plaque
C’est un essai visant à déterminer la résistance à la compression et la capacité portante des sols et des matériaux
Diamètre plaque : 600 mm
Mesure des modules de 20 à 250 MPa correspondant aux plateformes de classe PF1 à PF4
Nombre d’essai à l’heure : jusqu’à 10
Il existe 2 alternatives
Les questions les plus fréquentes
La norme NF P94-117-1 décrit le principe, l’appareillage, le processus d’exécution et le mode d’expression des résultats de l’essai de chargement statique sous une plaque rigide.
L’objectif de l’essai de plaque est la détermination du module dit «Module sous chargement statique à la plaque» d’une plate-forme.
L’essai de plaque s’applique aux plates-formes d’ouvrages de terrassement et d’assainissement destinées à la construction d’infrastructures routières, ferroviaires, aéroportuaires et réalisées avec les matériaux définis dans la classification de la norme NF P 11-300 à l’exception de ceux comportant des éléments dont le Dmax excède 200 mm.
La valeur maximale du module pouvant être mesurée par cet essai est de 250 MPa.
Le «Module sous chargement statique à la plaque» ne caractérise pas l’état de compacité des sols situés sous la plate-forme auscultée.
Norme Suisse : SN 670 317b
Norme Allemande : DIN 18134
Sol – Méthodes et appareils d’essais – Essai de charge à plaque – Baugrund – Versuche und Versuchsgeräte – Plattendruckversuch
